Что такое ГНБ: горизонтально-направленное бурение

Определение

Что означает ГНБ

Аббревиатура ГНБ расшифровывается как горизонтально-направленное бурение. Это технология бестраншейной прокладки коммуникаций, при которой скважина создаётся не вертикально вниз, а по управляемой криволинейной траектории: от стартовой точки к приёмной точке под препятствием.

В отличие от открытой траншеи, при ГНБ не нужно разрывать всю трассу. Обычно готовят стартовую и приёмную рабочие зоны, после чего буровая установка проходит под землёй по заданному маршруту. Когда скважина готова, через неё протягивают трубу, футляр или кабельный канал.

Поэтому метод востребован на объектах, где открытые земляные работы слишком дорогие, неудобные, технически сложные или требуют восстановления покрытия после прокладки коммуникаций.

Применение

Где используют горизонтально-направленное бурение

ГНБ применяют там, где нужно провести коммуникацию под препятствием или сохранить поверхность. Метод подходит не только для крупных магистралей, но и для локальных задач: провести трубу под дорогой, въездом, тротуаром, парковкой, промышленной площадкой или благоустроенным участком.

Схема простыми словами

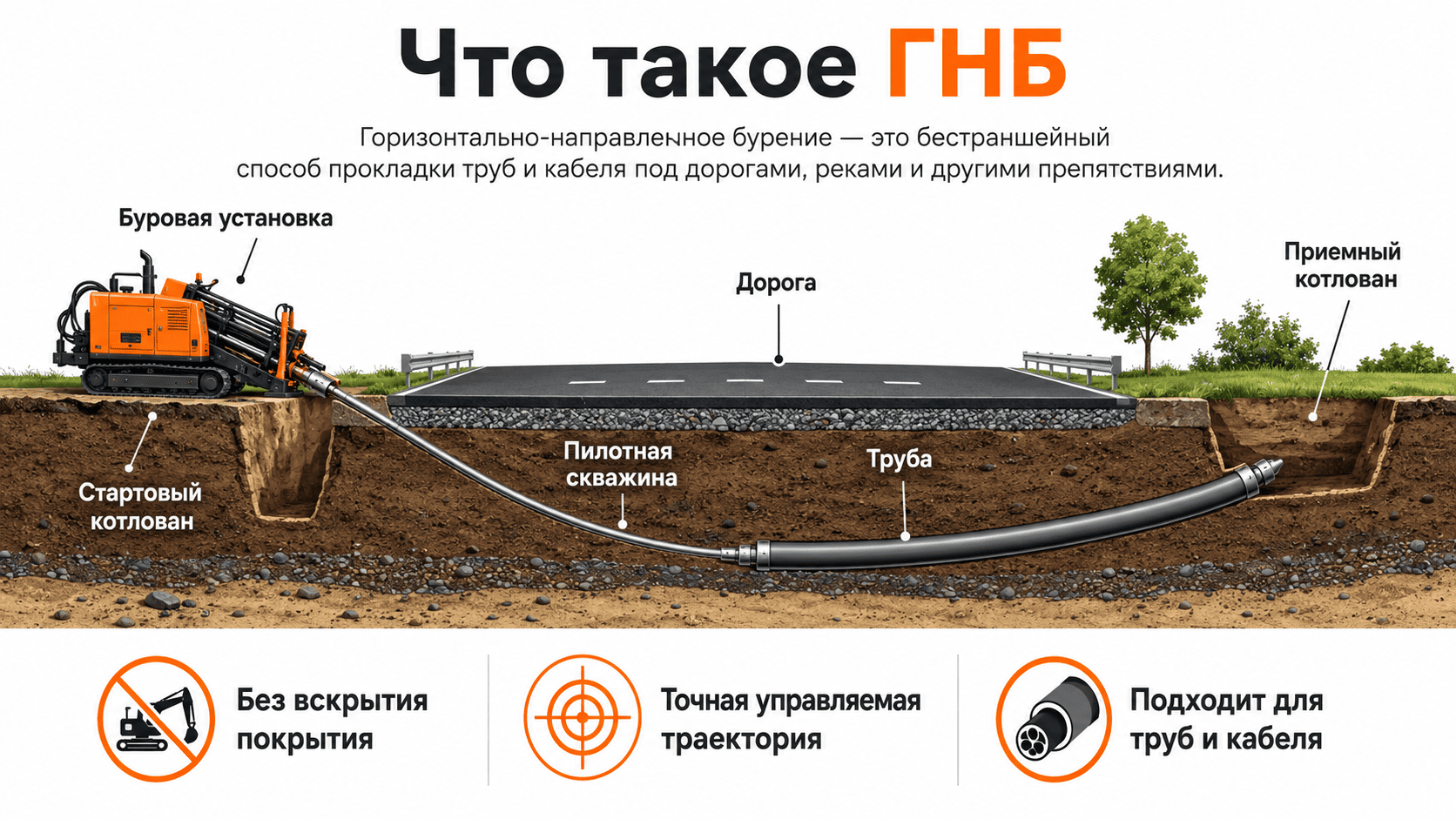

Как выглядит ГНБ на схеме

На схеме видно главный смысл метода: буровая установка находится с одной стороны препятствия, труба проходит под землёй, а дорога или другое покрытие сверху не вскрывается. Траектория не идёт строго по прямой: она плавно уходит вниз, проходит под препятствием и выходит в приёмную зону.

В реальности параметры подбираются под объект: диаметр трубы, длину перехода, грунт, глубину, существующие сети, доступ техники и требования к точкам входа и выхода.

Этапы

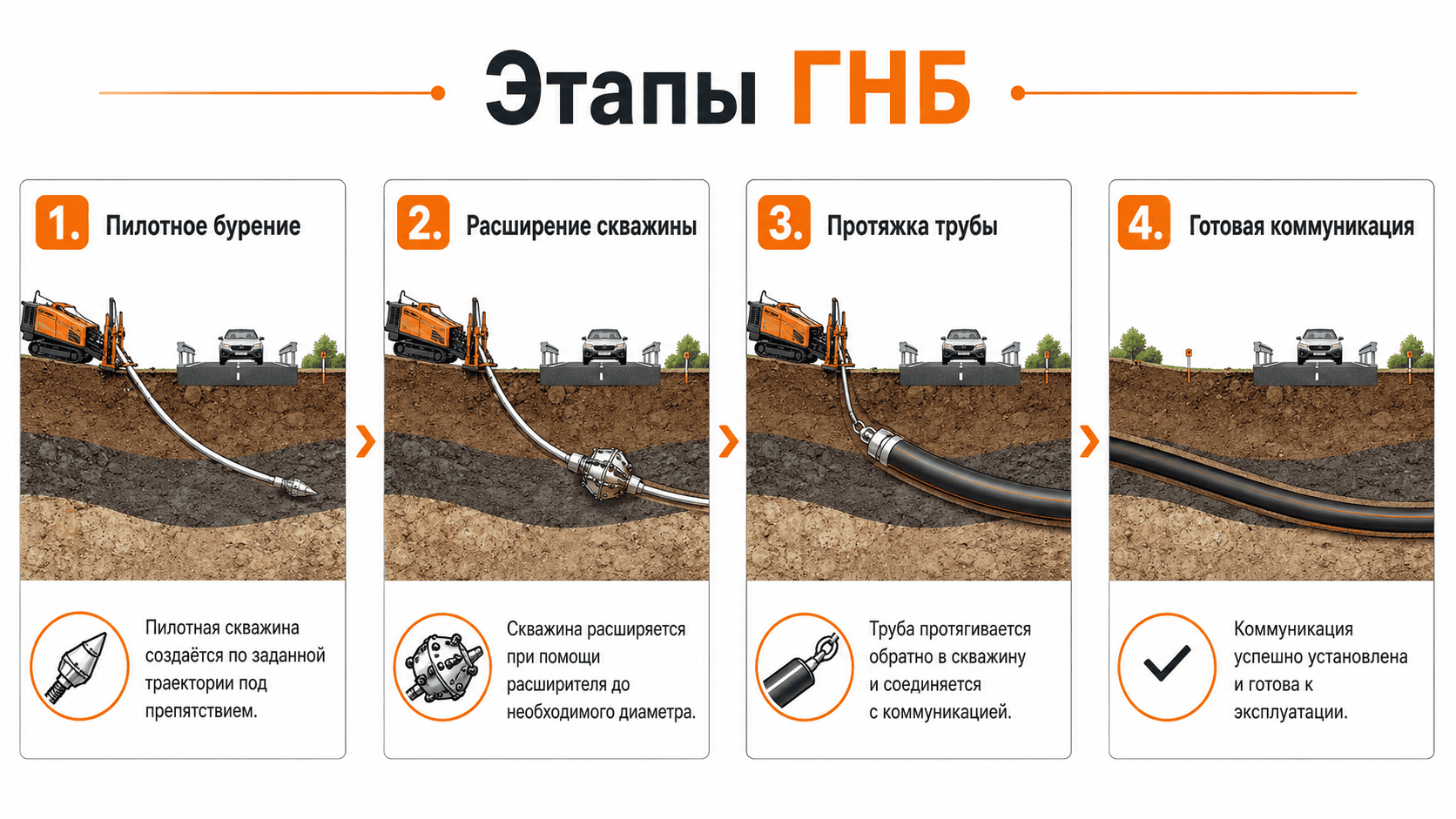

Как проходит ГНБ по шагам

Упрощённо технология состоит из четырёх основных этапов: подготовка и пилотное бурение, расширение скважины, протяжка трубы и сдача готовой коммуникации. На сложных объектах этапов может быть больше: обследование, согласования, трассировка сетей, подготовка котлованов, контроль траектории и проверка результата.

1. Пилотное бурение

Сначала буровая установка формирует пилотную скважину. Это управляемый проход малого диаметра, который задаёт будущую траекторию коммуникации. Оператор контролирует направление, глубину и выход в нужной точке.

2. Расширение скважины

После пилотного прохода скважину расширяют специальным инструментом — расширителем. Диаметр подбирают так, чтобы в скважину можно было безопасно протянуть трубу, футляр или пакет труб.

3. Протяжка трубы

Трубу соединяют с буровым инструментом через вертлюг и протягивают обратно в подготовленную скважину. На этом этапе важно контролировать усилие протяжки, радиус изгиба, состояние трубы и стабильность скважины.

4. Готовая коммуникация

После протяжки труба оказывается под препятствием. Далее её подключают к системе, проверяют участок, выполняют необходимые работы в точках входа и выхода и передают объект заказчику.

Техническая схема

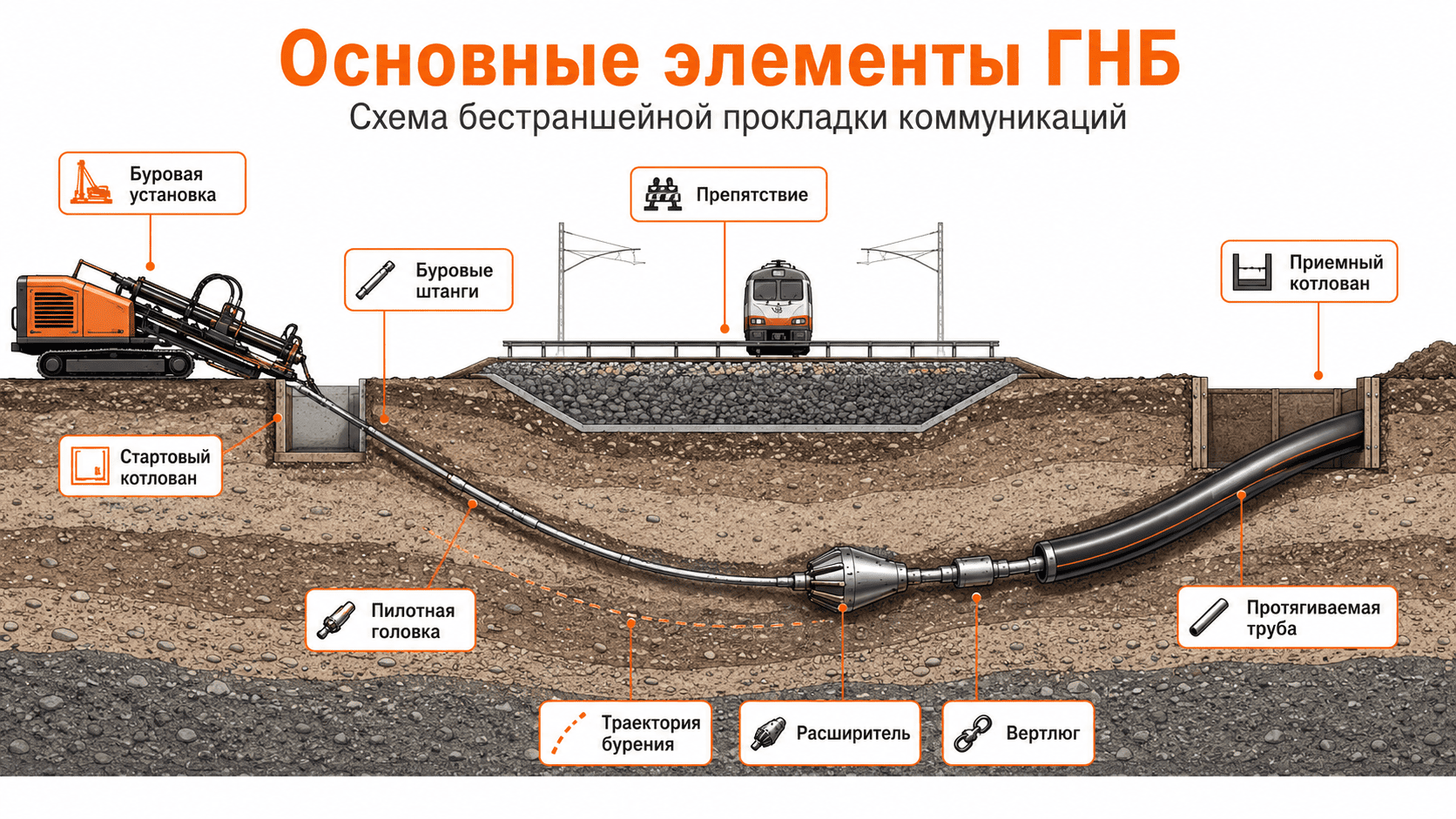

Основные элементы ГНБ

В горизонтально-направленном бурении участвует не только буровая установка. Важны буровые штанги, пилотная головка, расширитель, вертлюг, протягиваемая труба, рабочие котлованы, буровой раствор и система контроля траектории.

Инженерная часть

Что происходит под землёй с инженерной точки зрения

ГНБ — это не просто “прокол земли”. Это управляемый процесс, где важна геометрия трассы, усилие бурения, тип грунта, буровой раствор, диаметр расширения, радиус изгиба трубы и контроль выхода. Ошибка на любом этапе может повлиять на стоимость, сроки и качество результата.

Траектория бурения

Траектория обычно состоит из входного участка, плавной кривой, горизонтального прохода под препятствием и выходного участка. Она рассчитывается так, чтобы труба не перегибалась, не выходила слишком близко к поверхности и не пересекала существующие коммуникации.

Грунт и устойчивость скважины

Грунт влияет почти на всё: скорость бурения, выбор инструмента, риск осыпания скважины, необходимость промывки, сложность расширения и усилие протяжки. Песок, суглинок, плотный грунт, вода, камни и промерзание ведут себя по-разному.

Буровой раствор

При ГНБ часто используют буровой раствор. Он помогает выносить выбуренный грунт, охлаждать инструмент, снижать трение и поддерживать стабильность скважины. Состав и объём раствора зависят от грунта, диаметра и длины прохода.

Расширение и протяжка

После пилотной скважины проход расширяют. Диаметр расширения должен быть больше наружного диаметра трубы: нужен технологический запас, чтобы труба прошла без чрезмерного усилия и повреждений. При протяжке контролируют усилие, чтобы не повредить трубу и не сорвать соединение.

Плюсы и ограничения

Когда ГНБ выгодно, а когда нужен другой способ

Горизонтально-направленное бурение выгодно не всегда, но во многих задачах оно позволяет избежать больших затрат на вскрытие и восстановление поверхности. Особенно это заметно, когда нужно пройти под дорогой, въездом, тротуаром, железнодорожными путями или благоустроенным участком.

Стоимость

От чего зависит цена ГНБ

Цена ГНБ не считается только по одному слову “бурение”. На стоимость влияет весь объект: длина прохода, диаметр, грунт, глубина, тип трубы, сложность препятствия, доступ техники, подготовка котлованов и требования к работам.

1. Длина подземного прохода и общая протяжённость трассы.
2. Диаметр трубы, футляра или пакета коммуникаций.
3. Материал трубы: ПНД, сталь, защитный футляр или другой вариант.
4. Тип грунта, наличие воды, камней, промерзания или нестабильных слоёв.
5. Глубина заложения и требуемая траектория.
6. Доступ техники, место для стартовой и приёмной зоны.
7. Наличие дорог, рельсов, заборов, зданий, существующих сетей и других ограничений.
8. Необходимость согласований, проекта, подготовки территории и восстановления локальных зон.
